Alineador de componentes

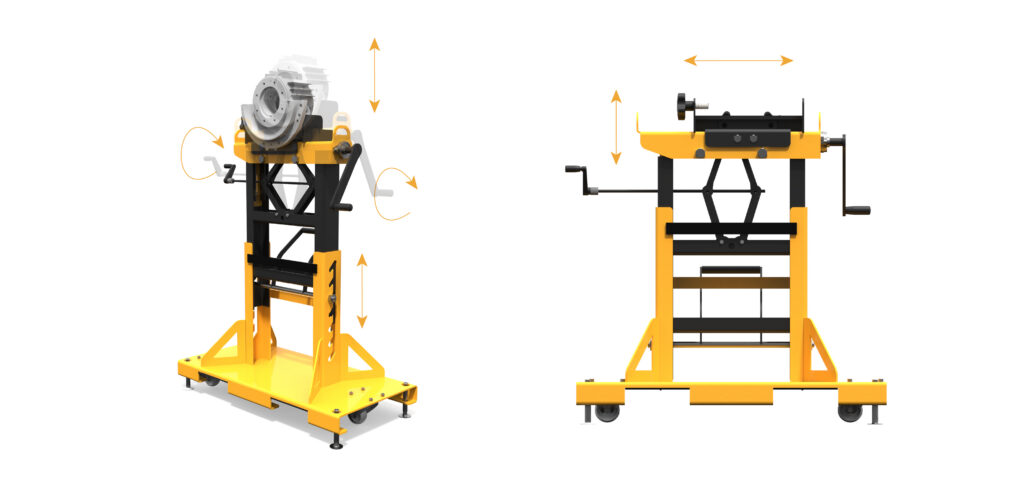

Alineador de montaje industrial para posicionamiento preciso de cargas de hasta 450 kg con ajuste vertical y horizontal manual.
Dimensiones y capacidad
- Carga máxima: 450 kg
- Ajuste vertical 400 mm
- Ajuste horizontal 150 mm
Nota: Las características técnicas y el diseño se ajustan a las necesidades del cliente.
Funcionamiento

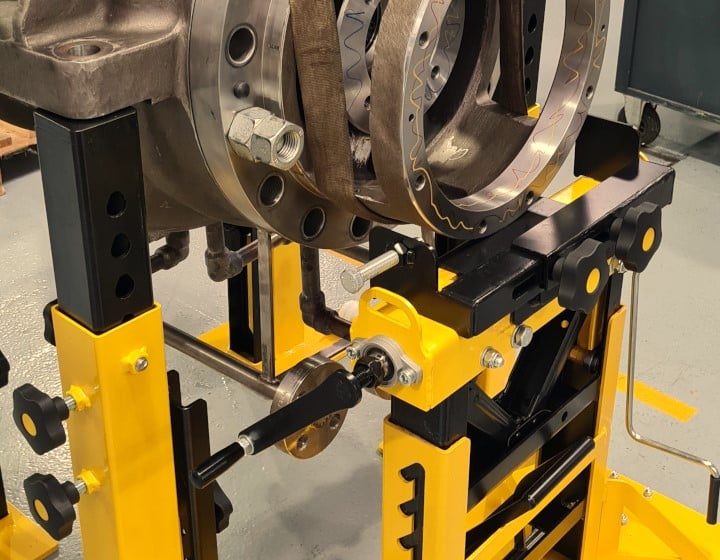

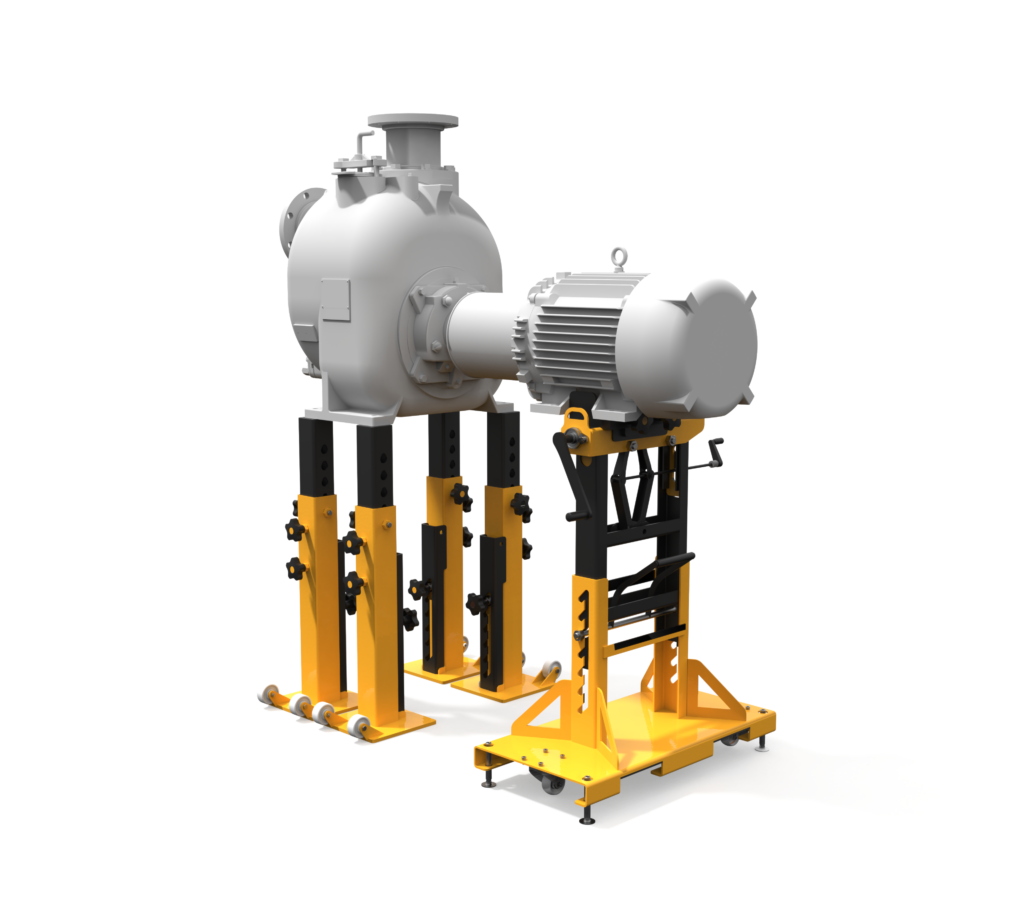

Su diseño facilita la corrección fina de la posición de ejes, cajas de rodamiento u otros subconjuntos, mejorando la precisión y reduciendo tiempos de ajuste.

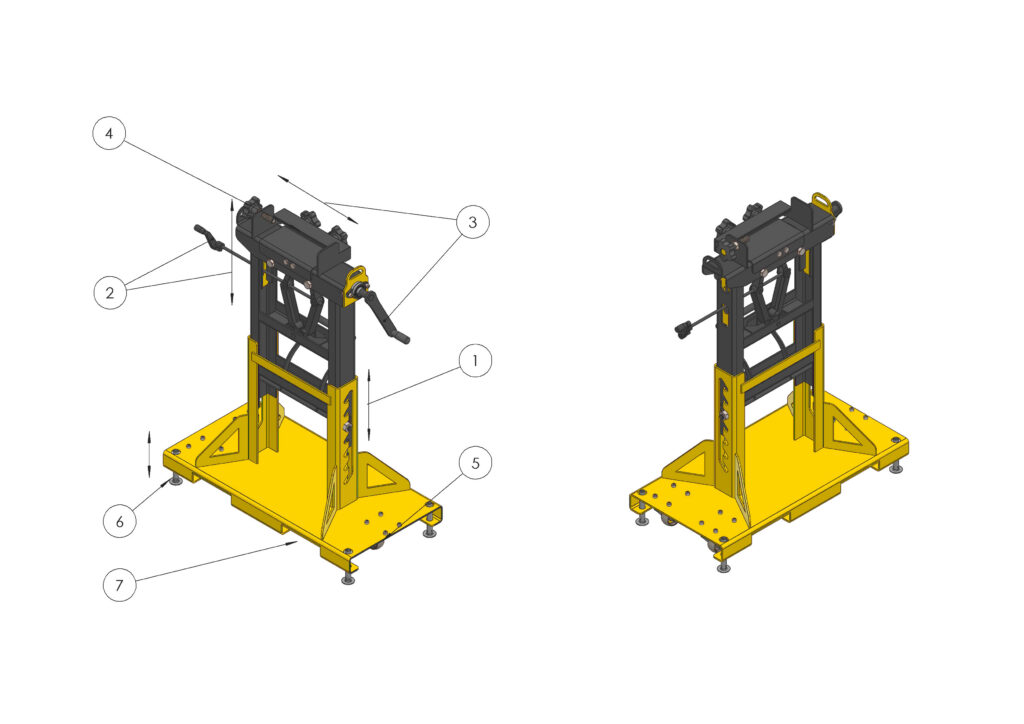

1. Ajuste vertical rápido
Sistema de elevación rápida mediante tirador, que permite aproximar la carga a la altura deseada de forma ágil.
2. Volante de ajuste vertical fino
Mecanismo de tijera para regulación precisa para el posicionamiento exacto de la carga en altura.
3. Volante de ajuste horizontal fino
Sistema de carro lineal que permite el desplazamiento controlado de la carga en sentido longitudinal.
4. Plataforma de fijación
Superficie preparada para asegurar la carga mediante pomos frontales y laterales.
5. Ruedas de posicionamiento
Facilitan la colocación del alineador en la zona de trabajo.
6. Patas regulables
Una vez colocado el alineador, se asegura su posición apoyando las patas regulables sobre el suelo.
7. Manipulación
Posibilidad de mover el alineador con traspallet
8. Estructura robusta
Construcción metálica diseñada para garantizar estabilidad durante los ajustes.
